色度色差仪的CIE RG色度图

发布时间:2021-07-16  阅读量:96 次

CIE国际照明委员会国际上最为权威的组织机构,颜色管理领域所使用的色度空间和色差计算公式都是CIE制定的。较为知名的CIE颜色空间有CIE Lab、CIE RGB和CIE XYZ等等。其实还有一些颜色空间我们可能不是很熟悉,但是在颜色检测行业也有相应应用的色度空间,比如 CIE rg色度图。这个色度空间是CIE XYZ的前身,是一种比较“古老”的色度空间。

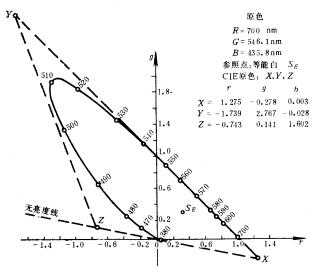

CIE rg色度图如下图所示,我们绘制rg色度图的轮廓曲线。在偏马蹄形的光谱轨迹中,我们观察到很大一部分色度坐标r是负值。这一系统规定的等能白光(E光源,色温5500K),位于色度图的中心(0.33,0.33)。在CIE rg色度图中,色度坐标反映的是三原色各自在三刺激值总量中的相对比例,一组色度坐标表示了色相相同和饱和度相同、而亮度不同的那些颜色的共同特征,因此CIE rg色度图并不反映颜色亮度的变化,色度图的轮廓表达出了颜色的色域范围。

色度图
CIE rg色度图

1931CIE-RGB系统的r(λ)、g(λ)、b(λ)光谱三刺激值是从实验数据得出来的,本来可以用于颜色测量和标定,以及色度学计算用的,但是实验结果得到的用来标定光谱色的原色出现了负值,正负交替十分不便,而且一般人难以理解,因此,1931年CIE推荐了一个新的国际色度学系统——1931CIE-XYZ系统,又称为XYZ国际坐标制。

我们学习CIE rg色度图最大的目的,是了解现在使用的色度图1931CIE XYZ系统的前身,正是因为CEI rg色度空间正负交替十分不便,难以理解色度学才会推出更为均匀完善的1931CIE XYZ。
颜色管理领域的各种颜色空间、色度空间都有其相应的应用,而且它们还在不断的改善变化当中,当前很多颜色测量仪器,采用的都是CIE制定的。一台颜色测量光学仪器,其中可以内置多种不同的颜色空间或者是色度空间,这样做的主要目的是为了能够更好的利用仪器。

三恩时新推出的色差宝色差仪,其内置的色度空间有CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99,基本上可以应用于各行各业,而且便携式小巧玲珑的机身,能够让用户测量色彩更便捷。
