工业颜色识别传感器的设计

发布时间:2021-07-19  阅读量:113 次

谈到颜色识别传感器,我们最先想到的一定是色差仪,这种以外形小巧、操作简便、测量准确、分析快速等诸多优点而被广大用户厂商而喜爱,工业颜色检测的设计和发展,可以说就是色差仪这类仪器的设计和发展。

新型工业颜色传感器

新型工业颜色传感器

适用于色差在线检测的颜色识别传感器,通常采用的是高亮度LED光源,并且单片机和数字电位计组成闭环回路,根据被测表面样品和所处的环境条件,调整系统获得最佳放大增益,高速模数转换电路分别转换光强和三原色的每色信号为12位数字量,通过高解析度算法处理48位数字量。设计中考虑发光强度因素,有效消除了在线检测中振动引起的测量误差。同时支持色差仪连接计算可扩展其功能,尤其调节颜色容差功能。该颜色识别传感器测量速度快,并且有良好的精度和稳定性。

颜色被识别、分类、分级、检查和评估自动化检测场合应用的一个重要因素,其实工业生产上经常使用的颜色传感仪器就是色差仪,这种仪器性能稳定功能强大,测量速度快而且结果显示清晰,仪器使用简单而广受消费者好评。

早期的色差仪一般都是进口产品,国内虽然也有生产商在研发生产,但是由于技术和相应的工业水平的显示都不够成熟,一般采用的是传统光源,仪器体积较大,而且精度和稳定性不高。而国外的色差仪具有自动化程度高、速度快、检测可靠并且操作简单等特点。

但是近些年中国工业发展迅猛,国内的颜色检测技术不断的提高,新型研制的颜色检测色差仪技术不比国外的差,甚至有些在精度上超过的国外。这种先进的颜色检测仪器比广泛的应用在在汽车制造、电子、包装、医药和化妆品等行业。

色差仪系统总体结构设计

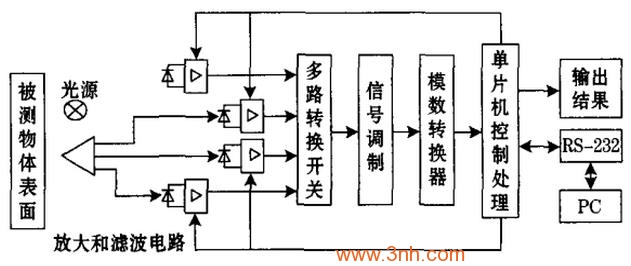

颜色识别传感器的内置设计主要由光源、信号采集及处理、单片机系统(调整最佳增益,数据处理)及计算机处理软件(颜色空间转换及显示、调节设定颜色容差)。系统结构原理如图1所示。

传感器系统结构原理

图1  系统结构原理图

色差仪一般通过硬件和软件相结合,具有颜色分类及颜色识别的功能。硬件技术色差仪,软件则是不同色差仪生产商,根据客户需求以及自己产品的功能扩展,而研发的色彩管理分析软件。由不同的光谱组成的光线照射到物体上时,被物体反射并由传感器接收,数字化后,通过微处理器评估和存储。当前检测值与存储的参考值进行比较;如果检测值在误差范围内(设定颜色容差来调节误差范围),就会输出一个相应信号。即实现颜色分类的功能,此功能广泛用于有色物体的自动分类。传感器通过串行通讯口与计算机连接,利用处理软件,显示颜色RGB值,并进行颜色空间转换,以图表示形式显示XYZ、L*a*b*、L*u*v*颜色评价值,实现颜色识别功能。

色差仪产品在以前对于液体色差是很难实现测量的,但随着国内各色差仪厂家的技术投入,目前已经能够完成液体样品的色差测定,这类液体色差仪也有非常广泛的应用,由于大量的色差仪产品都应用在工业生产上,因此也往往被人们称作工业色差仪。

目前色差仪仪器已经更进一步,例如三恩时色差仪厂家新推出的色差宝系列产品,能够满足早期色差仪的基本功能和应用,但是在测量和使用上更为方便、快捷,测量数据也非常的准确,而且能够与手机这样的移动端设备联接,能够得到更多功能的扩展。色差宝分为MOBCCS色差宝系列和ColorReader色差宝系列,ColorReader色差宝系列更倾向于工业产品色差测量应用。
