CIE Lab颜色空间色坐标图

发布时间:2021-07-15  阅读量:114 次

色差仪之所以能够实现对颜色的测量,其首先满足的条件是仪器本身的光学结构合理。其次离不开国际照明组织CIE在颜色和光学上的一系列标准的制定。CIE Lab颜色空间可以说是色差仪的研发基本依据,色差仪就是根据这个CIE Lab坐标,再通过色彩公式计算色彩,最终确定颜色的三刺激值的。每种颜色在CIE Lab颜色空间上,都会对应一个且是唯一的一个点。LAB颜色有三个坐标轴,分别是L、a、b,如下图所示。
CIE Lab颜色空间色坐标图

CIE Lab颜色空间色坐标图

 两种物体颜色的差异体现为色差,在CIE Lab颜色空间坐标图上是两点之间的距离。
△E代表两点之间的总色差大小
△L+ 表示颜色偏白
△L- 表示颜色偏黑
△a+ 表示颜色偏红
△a- 表示颜色偏绿
△b+ 表示颜色偏黄
△b- 表示颜色偏蓝
色差大小范围 色差大小评判(色差需要设立容差)
0 - 0.25△E 非常小或没有色差;理想状态下的颜色匹配
0.25 - 0.5△E 色差微小;在可接受的匹配
0.5 -1.0△E 色差微小到中等;在一些应用中可接受
1.0 -2.0△E 色差中等;在特定应用中可接受
2.0 -4.0△E 有很大色差;在特定应用中可接受
4.0△E以上 色差非常大;在大部分应用中不可接受

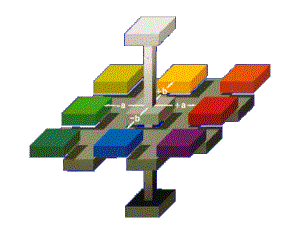

CIE Lab颜色空间坐标
CIE Lab颜色空间坐标

在CIE Lab颜色空间坐标中:
明度指数是L*(亮度轴),表示黑白,0 为黑色, 100 为白色,0-100之间为灰色。
色品指数是a*(红绿轴),正值为红色,负值为绿色。
色品指数是b*(黄蓝轴),正值为黄色,负值为蓝色。
所有颜色都可以用L*a*b*这三个数值表示,试样与标样的L*a*b*之差,用ΔL*Δa*Δb*表示;不过,大多数行业不会单独查看ΔL*Δa*Δb*值,通常只是在配色的过程中,会对这三个值密切关注。一般情况下,比较两个物体颜色的差异,通常是用ΔE*表示总色差。
ΔL*为正,说明试样比标样浅;为负,说明试样比标样深。
Δa*为正,说明试样比标样红(或少绿);为负,说明试样比标样绿(或少红)。
Δb*为正,说明试样比标样黄(或少蓝);为负,说明试样比标样蓝(或少黄)。
