分光测色仪主要组成部分是哪些您了解吗

发布时间:2021-04-20  阅读量:191 次

分光测色仪很多企业都在使用,然后对于仪器的结构和组成部分,相信很多朋友都不了解。因为企业的颜色测量人员都是日常的使用仪器进行产品的颜色测量。其实分光测色仪由于结构不同,测量性能与结果都有些差别。具体有什么差别下面就由小编为大家简单的介绍一下吧。

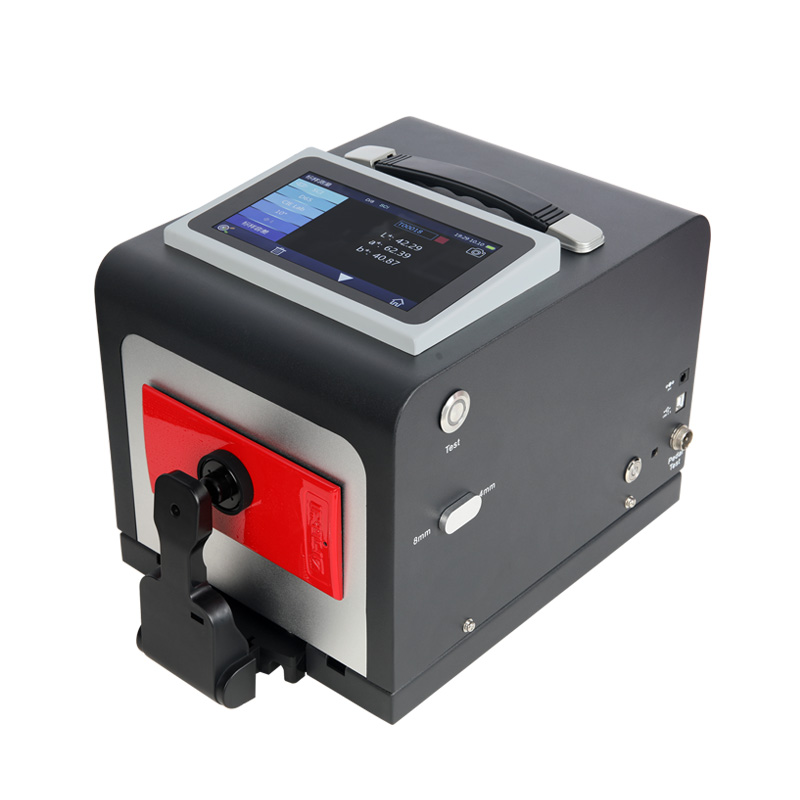

台式分光测色仪

一、分光测色仪测量光源结构:



光谱测色仪(亦称分光测色仪)按光路结构可分为单光束和双光束光谱测色仪两类。单光束仪器结构简单,造价较低,但容易因光源不稳定性和探测器灵敏度的变化、积分球效率下降等因素影响测量的结果。因此,常用的仪器多为双光束。仪器单色仪把光源的光色散成单色光后,由调制器分解成两束光——参考光束和测量光束。这两个光束迅速交替地投射到标准或试样上,然后被光电探测器接收,有效地消除了光源及探测器灵敏度变化对测量结果的影响。这种双光束仪器的结构形式有多种。早期多采用光学平衡式,即用旋转棱镜偏振面使两束光达到平衡的办法。现在的紫外-可见光谱光度计则多采用电学平衡式,即用光电倍增管电极负反馈的方法;而对近红外光谱区,因光接收器为硫化铅探测器,故多采用自动控制狭缝大小,以达到参考信号不变的办法。

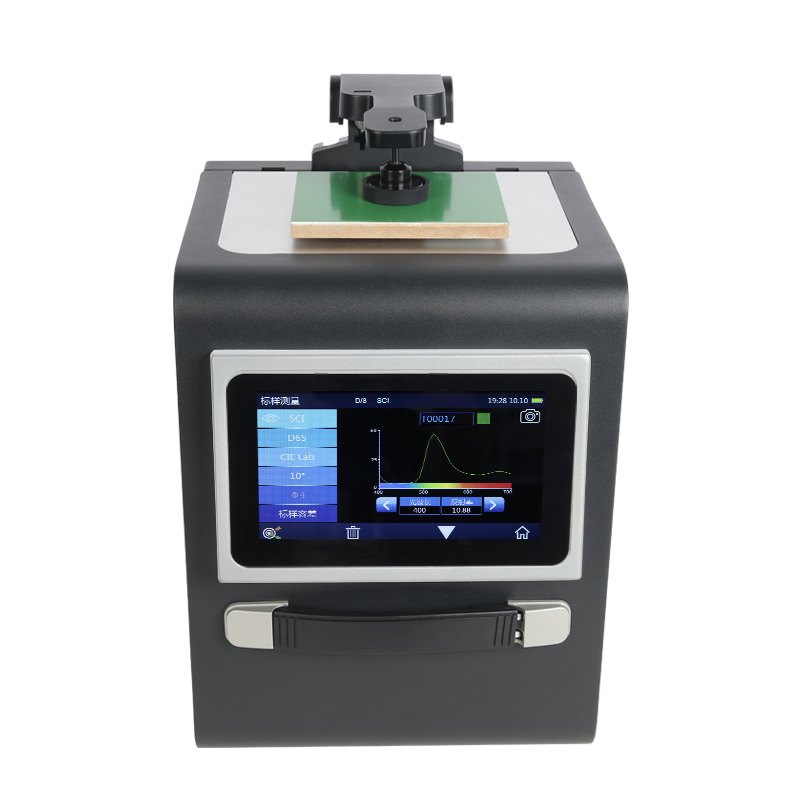

分光测色仪




二、分光测色仪的主要组成部分:



根据颜色的测量原理,对物体进行光谱光度测量,测得其光谱反射比值ρ(λ)或透射比值τ(λ),然后根据相应的计算公式,计算出物体色的三刺激值和色品坐标的仪器,称为光谱光度测色计(也成分光光度测色计)。测色计有如下各部分组成:



1、光源:一般采用钨丝灯(A光源),随着测色仪器的发展更多的使用氙灯或LED灯(D65光源);



2、单色器:作用是把具有连续光谱的光源辐射,色散为不同波长的单色辐射和。单色器所用的色散元件,一般采用棱镜、衍射光栅或干涉滤光片组等。为了消除杂散光和提高光谱纯度,许多高精度的测色计都采用两套单色器进行两次色散,称双单色器;



3、光度计:由单色器出射狭缝射出的单色光,按规定的照明和探测条件,比如光束垂直照明样品,利用积分球漫射接受,称0/d条件,测量光路可以是单光束或双光束的;



4、探测器:采用光电管、光电倍增管等光电元件,将接收到的来自样品或标准板的反射(或透射)光辐射能力转变为电能,从而比较它们的通量大小并加以记录;



5、数据处理:用台式程序计算机或微处理机,按照测量要求,预先输入计算色度所需的程序和数据,如标准施照体A(C或D65)的光谱功率分布和2°视场(或10°视场)的色匹配函数加权值,标准白板的绝对光谱反射比值等。按照一定的波长间隔(如Δλ=10nm),经仪器波长扫描后得出一组光谱反射比值,计算机自动计算并打印出被测样品的三刺激值和色品坐标。必要时还可绘制光谱反射比曲线图。

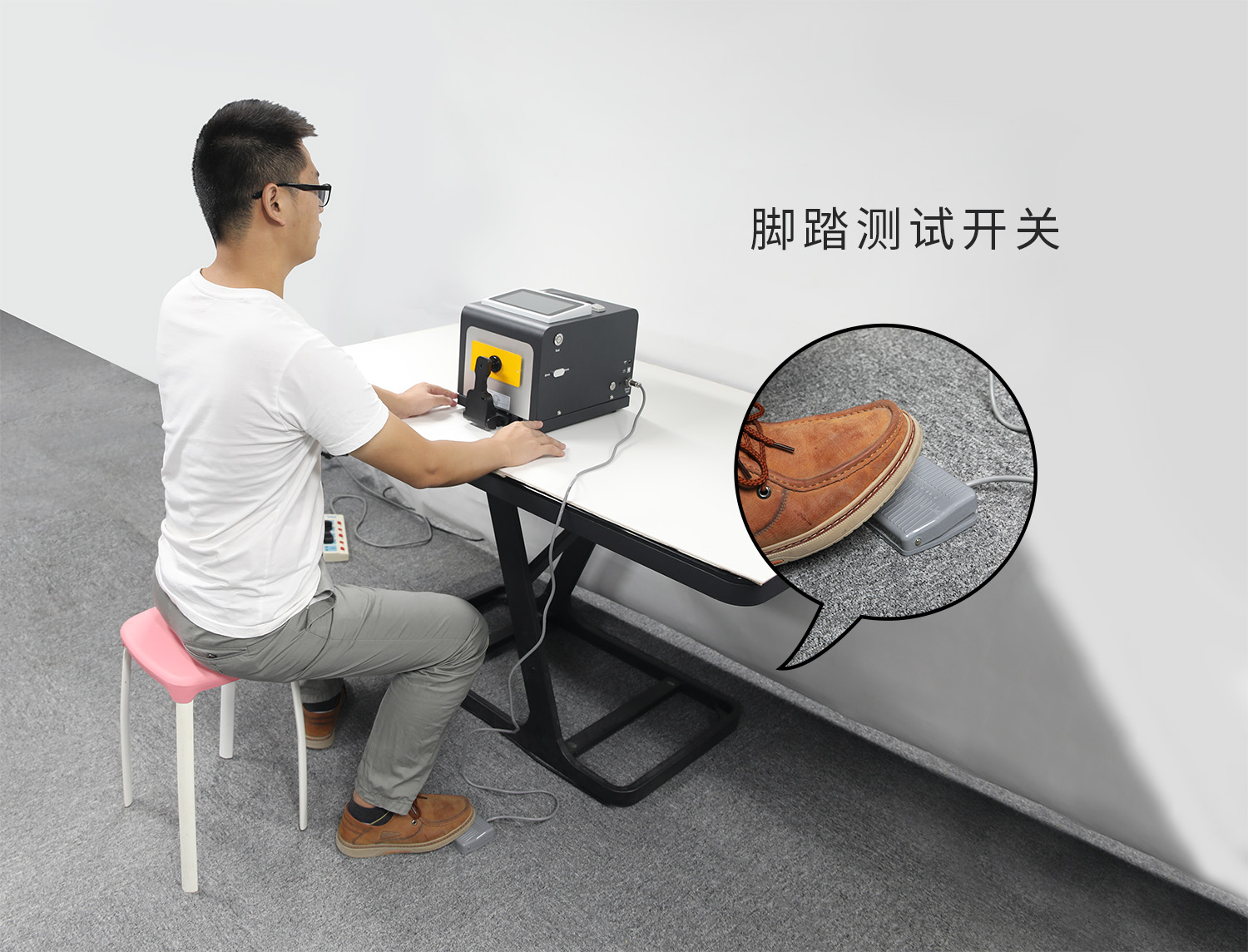

分光测色仪测量


三、分光测色仪应用行业:



分光测色仪是将性能优良、使用方便的测色计以轻便小巧的方式推向市场的测量产品。便携式分光测色计是将性能优良、使用方便的测色计以轻便小巧的方式推向市场的测量产品。可以用在汽车、新材料、新能源、塑胶、皮革、五金、纺织、食品、药品研发、航空等行业的颜色测量。对于电子产品外部塑胶和树脂,车辆喷漆,纺织品,皮革制品等的颜色控制来说非常理想。

台式色差仪

总结:通过上述文章介绍,我们可以大致的了解分光测色仪组成结构,我们会发现,有两个重要的点需要我们日常注意和保养的,比如探测器,当我们使用时间长了,探测器表面的镜头会沾污渍,这个时候我们就应该找干净柔软的布或者绵巾进行擦拭污渍。还有光源问题,由于灯泡都是使用寿命,当灯泡使用一段后会出现光衰,当我们光衰到来一定程度已经超过了测量标准时,即使灯泡能正常工作我们也需要更换灯泡。
