灰阶测试卡


灰阶测试卡

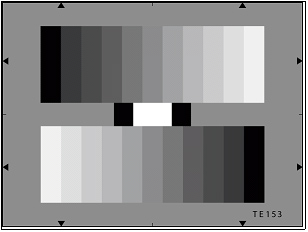

TE153D 透射式灰阶测试卡是一种常用的透射式摄像头测试卡,主要用于测试灰阶的测试卡;该卡配合透射式灯箱使用如型号CC5100/3100,HC5100/3100以及DNP透射灯箱,在监控摄像头测试领域应用...
热线电话:400-666-2522
产品详情

简介

TE153灰阶测试卡是一种常用的摄像头测试卡,主要用于测试灰阶的测试卡;该卡配合透射式灯箱使用如型号CC5100/3100,HC5100/3100以及DNP透射灯箱,在监控摄像头测试领域应用广泛。

尺寸:内部240×180mm、外部320×290mm

两个11度灰阶条按相反的方向排列在灰色背景(D=0.56)中,灰阶条以对数标刻度。

灰阶密度:伽马=0.45

透射值(亮度):伽马=2.2,刚好是伽马=0.45的倒数值。

一个最佳的伽马校正的摄像机的输出信号产生两个相反的11度线性步进信号。灰阶的对比范围是44:1。

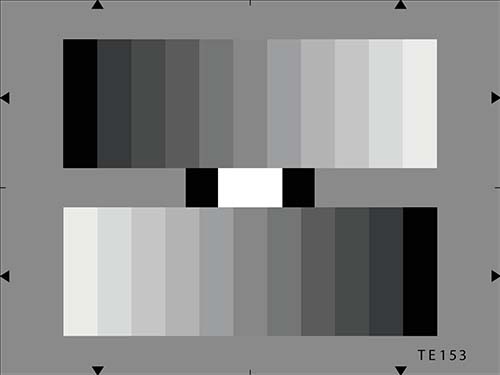

灰阶测试卡TE153

11度灰阶值


灰阶等级 密度 透射率%
1 0.05 89
2 0.13 74
3 0.22 60
4 0.34 48
5 0.44 37
6 0.56 28
7 0.70 20
8 0.88 13
9 1.08 8
10 1.34 5
11 1.70 2

灰阶数值

密度值是基于斑马条的白色部分。两个黑色方块和一个白色方块位于两个灰阶条中间,黑色方块的密度为D>3.0(透射率<0.1%)。白色方块的密度为D=0.05(透射率=89.9%)。
